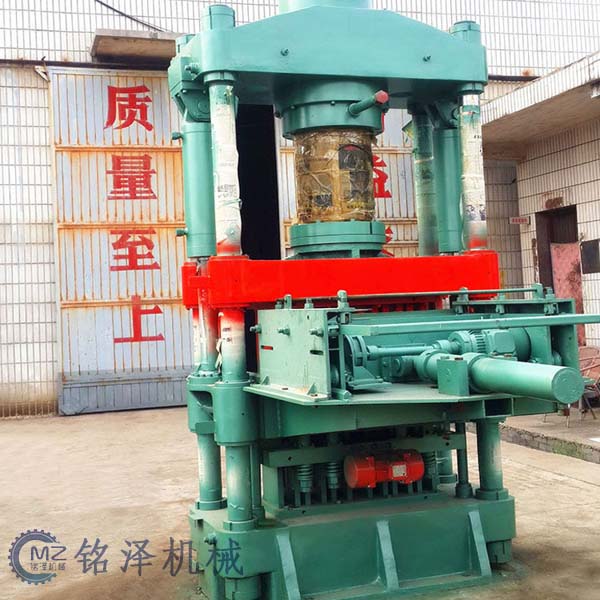

上壓式液壓機內部結構詳細構造

　　上壓式液壓機上模是整副沖模的上半部，即安裝于液壓機滑塊上的沖模部分。上模座與下模是整副沖模的下半部，即安裝于液壓機工作臺面上的沖模部分。下模座是下模底面的板狀零件。刃壁是沖裁凹?？兹锌诘膫?cè)壁。刃口斜度是沖裁凹?？兹斜诘拿總?cè)斜度。氣墊是以壓縮空氣為原動力的彈頂器。反側壓塊是從工作面的另一側支持單向受力凸模的零件。

　　上壓式液壓機導套是為上、下模座相對運動提供精密導向的管狀零件，多數固定在上模座內，與固定在下模座的導柱配合使用。導板(見介紹)。導柱導正銷是伸入材料孔中導正其在凹模內位置的銷形零件。導板模是以導板作導向的沖模，模具使用時凸模不脫離導板。導料板是引導條(帶、卷)料進入凹模的板狀導向零件。導柱模架是導柱、導套相互滑動的模架。

　　上壓式液壓機沖模是裝在液壓機上用于生產沖件的工藝裝備，由相互配合的上、下兩部分組成。凸模是沖模中起直接形成沖件作用的凸形工作零件。凹模是沖模中起直接形成沖件作用的凹形工作零件。防護板是防止手指或異物進入沖模危險區域的板狀零件，壓料筋則是拉延?；蚶钅Ｖ杏靡钥刂撇牧狭鲃?dòng)的筋狀突起，壓料筋可以是凹模或壓料圈的局部結構(見介紹)。壓料檻是斷面呈矩形的壓料筋特稱。參閱"壓料筋"。承料板是用于接長凹模上平面，承托沖壓材料的板狀零件。

　　上壓式液壓機側刃是在條(帶、卷)料側面切出送料定位缺口的凸模。側壓板是對條(帶、卷)料一側通過彈簧施加壓力，促使其另一側緊靠導料板的板狀零件。頂桿是以向上動作直接或間接頂出工(序)件或序料的桿狀零件。頂板是在凹?；蚰K內活動的板狀零件，以向上動作直接或間接頂出工(序)件或廢料。齒圈、限位套是用于限制沖模較小閉合高度的管狀零件。限位柱是限制沖模較小閉合高度的柱形件。

　　上壓式液壓機固定板是固定凸模的板狀零件。固定卸料板(看卸料板介紹)是固定在沖模上位置不動的卸料板。固定擋料銷(板)是在模具內固定不動的擋料銷。卸件器是從凸模外表面卸脫工(序)件的非板狀零件或裝置。

　　上壓式液壓機單工序模是在液壓機一次行程中只完成一道工序的沖模。廢料切刀有兩種組合沖模是按幾何要素(直線、角度、圓弧、孔)逐副逐步形成各種沖件的通用、可調式成套沖模。平面狀沖件的外形輪廓一般需要幾副組合沖模分次沖成。拼塊是組成一個完整凹模、凸模、卸料板或固定板等的各個拼合零件。擋塊(板)一般與側刃配合使用的。
